- カートリッジインラインチェックバルブ
- ACC
超小型･低騒音！
|
特長
|
形式
|
||||||||||||||||||
 |
機種 | 超小型カートリッジ式インラインチェックバルブ | ||||||||||||||||
 |
クラッキング圧力 | 05 : 0.05MPa | ||||||||||||||||
 |
モデルナンバー | 11 : 標準仕様 | ||||||||||||||||
 |
チョーク穴 |
無記号 : なし C : チョーク穴付 |
||||||||||||||||
 |
チョーク穴寸法（mm単位） | ø0.5mm～ø2.2mm まで製作可能 | ||||||||||||||||
仕様
| 最高使用圧力 | 30MPa |
| 耐圧 | 38MPa |
| 材質 | SUM |
| 適用流体 | 一般石油系作動油 |
| 質量 | 10g |

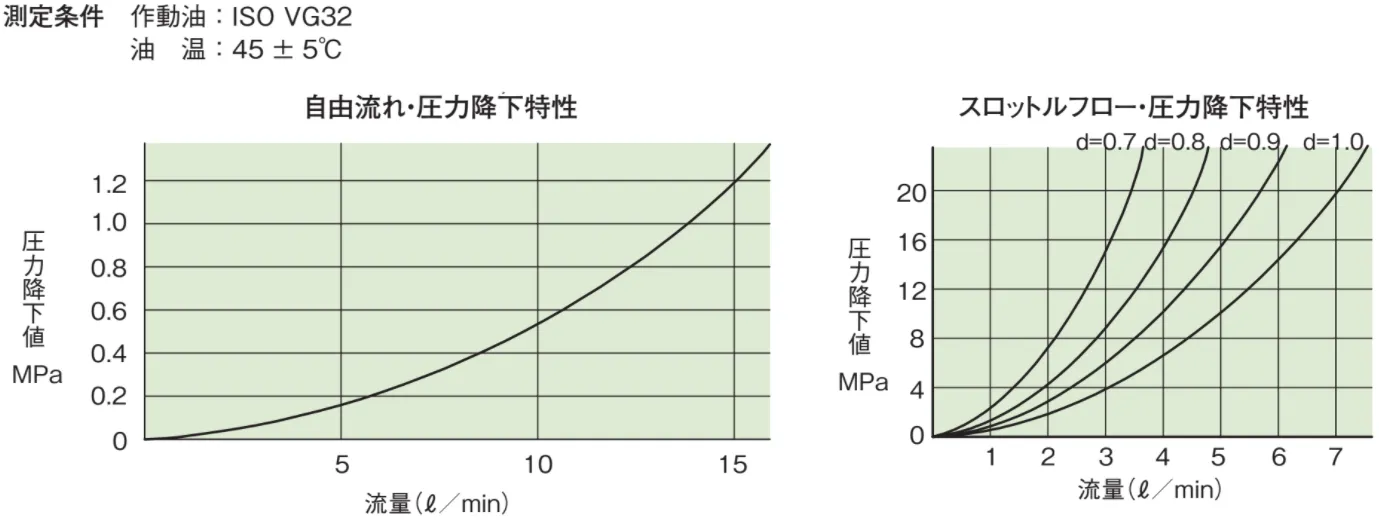

データシート・流量―圧力降下特性
使用上のご注意
- チョーク穴無しの場合は、外径取り付けねじ（M12×1）にシール剤を塗布し、外径ねじ部から油漏れが発生しないように取り付けてください。
- 外径ねじ部にシール剤を塗布し、取り付けた場合は ACC 本体は取り外しできませんのでご注意ください。
図面データ ダウンロード
| 製品名 | 型番 | ダウンロード |
|---|---|---|
| カートリッジインラインチェックバルブ | ACC-05-11 | |
| カートリッジインラインチェックバルブ チョーク穴付 | ACC-05-11-C※ | |
| インラインチェックバルブ | AIC-※-※-11 | |
| インラインチェックバルブ チョーク穴付 | AIC-※-※-11-C | |
| スロットルチェックバルブ R1/8 | ATC-01S | |
| スロットルチェックバルブ R1/4 | ATC-02S | |
| スロットルチェックバルブ R3/8 | ATC-03S |
* 図面データの使用について、詳しくは「利用規約」をご確認ください。
