- AIC

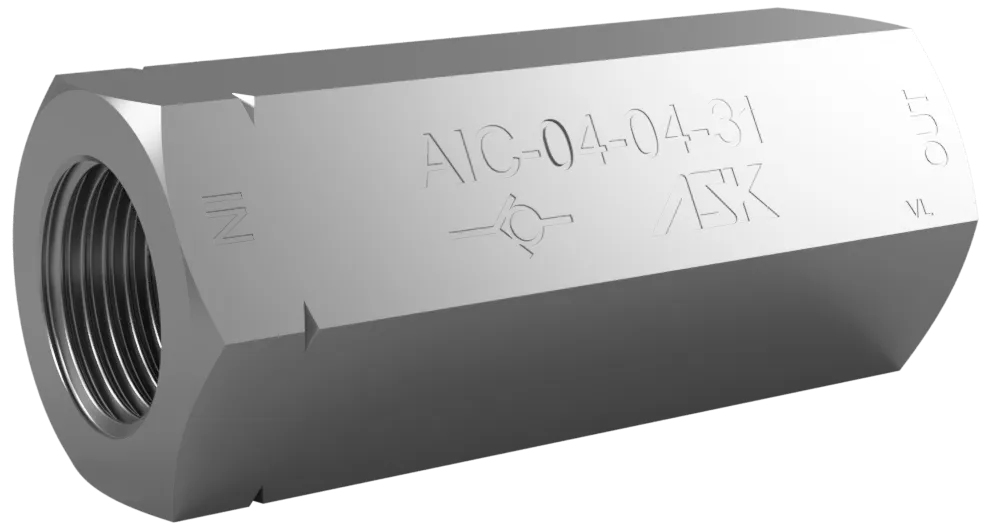

配管接続が容易なインライン型！
|
特長
|
形式
|
||||||||||||||||||||||
 |
機種 | インラインチェックバルブ | ||||||||||||||||||||
 |
ねじ口径 |
02 : Rc1/4 03 : Rc3/8 04 : Rc1/2 06 : Rc3/4 |
||||||||||||||||||||
 |
クラッキング圧力 |
04 : 0.04MPa（標準） 35 : 0.35MPa（オプション） 50 : 0.5MPa（オプション） |
||||||||||||||||||||
 |
モデルナンバー | 11 : 標準仕様（材質 : SUM） | ||||||||||||||||||||
 |
チョーク穴 |
無記号 : なし c : チョーク穴付 |
||||||||||||||||||||
 |
チョーク穴寸法（mm単位） |
ねじ口径 02（Rc1/4）→ ø0.5～ø2.5mm 03（Rc3/8）→ ø0.5～ø4.5mm 04（Rc1/2）→ ø0.5～ø5.5mm 06（Rc3/4）→ ø0.5～ø6.5mm |
||||||||||||||||||||
* オプション製品は、ねじ口径とクラッキング圧力の組み合わせをお問い合せください。
仕様
| 最高使用圧力 | 25MPa |
| 耐圧 | 45MPa |
| 適用流体 | 一般石油系作動油 |
形式表
| 形式 | Rc･D | L | D1 | ℓ | Hex | 質量 |
| AIC-02-04-11 | Rc1/4 | 53 | 7 | 4 | 21 | 120g |
| AIC-03-04-11 | Rc3/8 | 62 | 9 | 4 | 26 | 220g |
| AIC-04-04-11 | Rc1/2 | 73 | 11 | 5 | 30 | 320g |
| AIC-06-04-11 | Rc3/4 | 83 | 14 | 6 | 35 | 460g |
| AIC-02-04-11-C※ | Rc1/4 | 53 | 7 | 4 | 21 | 120g |
| AIC-03-04-11-C※ | Rc3/8 | 62 | 9 | 4 | 26 | 220g |
| AIC-04-04-11-C※ | Rc1/2 | 73 | 11 | 5 | 30 | 320g |
| AIC-06-04-11-C※ | Rc3/4 | 83 | 14 | 6 | 35 | 460g |

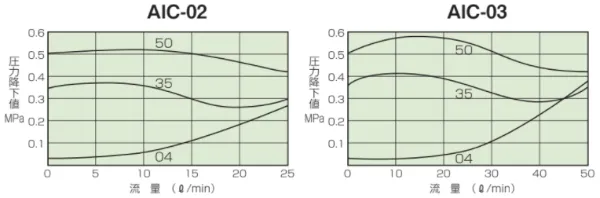

データシート・流量―圧力降下特性
図面データ ダウンロード
| 製品名 | 型番 | ダウンロード |
|---|---|---|
| カートリッジインラインチェックバルブ | ACC-05-11 | |
| カートリッジインラインチェックバルブ チョーク穴付 | ACC-05-11-C※ | |
| インラインチェックバルブ | AIC-※-※-11 | |
| インラインチェックバルブ チョーク穴付 | AIC-※-※-11-C | |
| スロットルチェックバルブ R1/8 | ATC-01S | |
| スロットルチェックバルブ R1/4 | ATC-02S | |
| スロットルチェックバルブ R3/8 | ATC-03S |
* 図面データの使用について、詳しくは「利用規約」をご確認ください。
