フロースイッチ・フローサイト・フローメーターの1台3役!

images

images images

特長

  • コネクタ(M12×1-4ピン)結線式です。
  • 入力電源が DC12V〜24V(許容電圧変動±10%)範囲で使用できます。
  • アンプ保護構造は IP67相当です。
  • 流量の下限値を設定できます。
  • 下限設定値流量以下では、LED(赤)ランプ表示と出力信号で警告します。
  • 低圧仕様の場合、流体の流れの状態を、ロータの回転を目視することによって確認できます。
  • 高圧仕様の場合、25MPaでの流量計測が可能です。(DFS-1を除く)
  • DFS-2, 3, 6, 8の場合は、必ず金属製キャップ(高圧用)を取り付けた状態でご使用ください。なお、出荷時は金属製キャップ(高圧用)が装着されています。
  • 自由な取り付け姿勢(水平・垂直・傾斜)と自由な流入方向で使用できます。
  • 本体前面のキャップを外し、ロータのクリーニングができます。
  • ケーブルはオプションとなります。

形式

DFS - 2 - O -
num num num num
num 機種 デジタルフローセンサー
num ねじ口径(両端とも) 1 : Rc1/8
2 : Rc1/4
3 : Rc3/8
6 : Rc3/4
8 : Rc1
num 使用流体 O : 一般石油系作動油、潤滑油(DFS-1の場合はOタイプのみ製作)
W : 清水、水溶性クーラント液
num 特殊品表示 内容はお問い合わせください

仕様

● 本体及び全体仕様
形式 DFS-1 DFS-2 DFS-3 DFS-6 DFS-8
接続ネジ口径(両端) Rc1/8 Rc1/4 Rc3/8 Rc3/4 Rc1
最大流量(ℓ/min) 1 10 20 50 100
使用流量範囲(ℓ/min) 0.2∼1 1∼10 2∼20 5∼50 10∼100
最高使用圧力 3MPa 3MPa(PC/金属製キャップ)
25MPa(金属製キャップ)
流体目視機能の
有無
あり あり / (PC/金属製キャップ装着時のみ流体目視可)
なし / (金属製キャップ装着時 ※1)
精度(全流量範囲)※2 ±0.1 ℓ/min ±0.5 ℓ/min ±1.0 ℓ/min ±2.5 ℓ/min ±5.0 ℓ/min
使用流体 ※3 一般石油系作動油、潤滑油 一般石油系作動油、潤滑油
清水、水溶性クーラント液
圧力損失 ※4 0.03MPa以下 0.025MPa以下
使用温度範囲 0~80℃(周囲温度は0~50℃)
接液部材質 C3604(Niメッキ)、Nd-Fe-B、POM、PC、NBR
※1:金属製キャップ(高圧用)装着時は流体目視出来ません。
※2:O仕様は、32cSt時の保証値となります。
※3:使用流体により、出荷時の調整が異なります。発注時にご指定ください。
※4:最大流量時、32cSt時の値を示します。

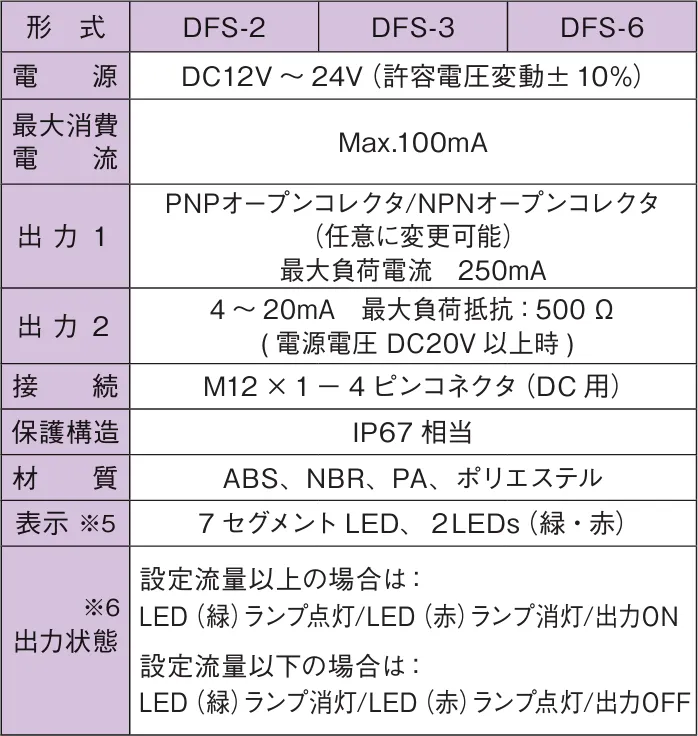

● アンプ部仕様
形式 DFS-1 DFS-2 DFS-3 DFS-6 DFS-8
電源 DC12V~24V(許容電圧変動 ±10%)
最大消費電流 MAX.100mA
出力 PNPオープンコレクタ/NPNオープンコレクタ(任意に変更可能)
最大負荷電流 100mA
接続 M12x1-4ピンコネクタ(DC用)
保護構造 IP67 相当
材質 ABS、NBR、PA、ポリエステル
表示 ※5 7セグメントLED、2LEDs(緑・赤)
出力状態 ※6 設定流量以上の場合は:
LED(緑)ランプ点灯/ LED(赤)ランプ消灯/出力ON
設定流量以下の場合は:
LED(緑)ランプ消灯/ LED(赤)ランプ点灯/出力OFF
※5:表示は設定により非表示にすることが可能です。
※6:警報流量は任意に設定可能です。設定方法については、取り扱い説明書をご確認ください。

出力形式

PNP出力 NPN出力
PNP図 NPN図

配線方法

M12x1-4ピンコネクタ

配線方法
(+) :DC+12〜24V(許容電圧変動±10%)
:未使用
(ー) :DC 0V
出力 :PNP or NPN 任意に設定可能

作動原理


デジタルフローセンサーの検出部は、流体の流路中に設けた「ロータ(タービン翼)」が、流体の流量により回転することを利用しています。
計測部はこのロータの外周に取り付けられた「永久磁石」の回転数を、外部に設けた磁気センサにより検知するものです。出力部はPNP出力とNPN出力を任意に変更可能です。

精度について

一般作動油  32cSt/O仕様 常温清水  ----/W仕様

工場出荷時のテストは、上記条件にて行います。精度は、各デジタルフローセンサ本体仕様をご参照ください。

デジタルフローセンサー選定表

使用上のご注意

  • アンプ部分に、クーラント液が直接噴霧される環境では使用しないでください。
  • アンプケースはABS樹脂です。ABS樹脂を侵すようなクーラント液の成分にはご注意ください。
  • 最大使用流量を厳守してください。
  • モータなどの磁場を形成する機器の付近は避けて設置してください。誤作動する場合があります。
  • 上流側には管内径の10倍以上、下流側には4倍以上の直管部を設けてください。
    出口付近に「エルボ・チーズ・絞り弁」等、「曲がり・合流・分岐部分」を設けないようにしてください。
    フローセンサ 上流側直感部 下流側直感部
    DFS-1 100mm以上 40mm以上
    DFS-2 140mm以上 60mm以上
    DFS-3 170mm以上 70mm以上
    DFS-6 270mm以上 110mm以上
    DFS-8 340mm以上 140mm以上
  • ロータには磁石が内蔵されています。一般石油系作動油や潤滑油の場合、5~20ミクロン、清水や水溶性クーラント液の場合、20~50ミクロン程度のフィルターを設置してください。

    ※クーラント液に切粉等が多く含まれている汎用NC旋盤、研削盤へのご検討の場合は、弊社営業担当者へお問い合わせください。
    ※万一、切粉が付着してロータが回転しない場合は、本体前面部キャップを外し、エアーブローして、ロータに付着した切粉を除去してください。

  • O仕様は、流体粘度の影響により「計測値の変化」、「部品の短期消耗」を招く場合があります。流体粘度は、32cSt±50%の範囲内にてご使用ください。

使用例

  • 各種工作機械、印刷機械、プレス機械、減速機等の主軸、各軸受の潤滑油流量管理による焼き付き防止!
  • 各種工作機械のクーラント液流量管理による工具破損、火災発生防止!
  • フィルターの目詰まり検知用
  • 冷却水の流量管理

図面データ ダウンロード

製品名型番ダウンロード
油用 0.2~1ℓ/minDFS-1-OPDF
油用 1~10ℓ/minDFS-2-OPDF
水・水溶性クーラント用 1~10ℓ/minDFS-2-WPDF
油用 2~20ℓ/minDFS-3-OPDF
水・水溶性クーラント用 2~20ℓ/minDFS-3-WPDF
油用 5~50ℓ/minDFS-6-OPDF
水・水溶性クーラント用 5~50ℓ/minDFS-6-WPDF
油用 10〜100ℓ/minDFS-8-OPDF
水・水溶性クーラント用 10〜100ℓ/minDFS-8-WPDF

* 図面データの使用について、詳しくは「利用規約」をご確認ください。
