◁水圧アクセサリ

▼インラインチェックバルブ

インラインチェックバルブ OCB / OCS

RoHS

OCB(クーラント用)

OCS(水圧用 ステンレス仕様)

両端テーパーおねじ仕様の気体/液体用インラインチェックバルブ!

    • メタル+Oリングシールのチェック機構により、【気体】及び【液体】での使用が可能です。

    • エアー回路への流体逆流防止やノンリークが要求される逆止用途に最適です。

    • 販売形態はロット販売になります。詳細は▷お問合わせください。

  • 仕様

    • 最高使用圧力:4.9MPa

    • 耐圧:7MPa

    • クラッキング圧力:0.007MPa

    • 適用流体:気体 及び 液体 ※接液部材質を侵さない事。

    • 接液部材質

      OCB:真鍮 / SUS / FKM

      OCS:SUS / FKM

  • ※寸法につきましては、ページ下部よりダウンロードいただける図面PDFにてご確認ください。

    形式説明

    AIC 型式説明
    AIC 型式説明

    形式表

    AIC 形式表

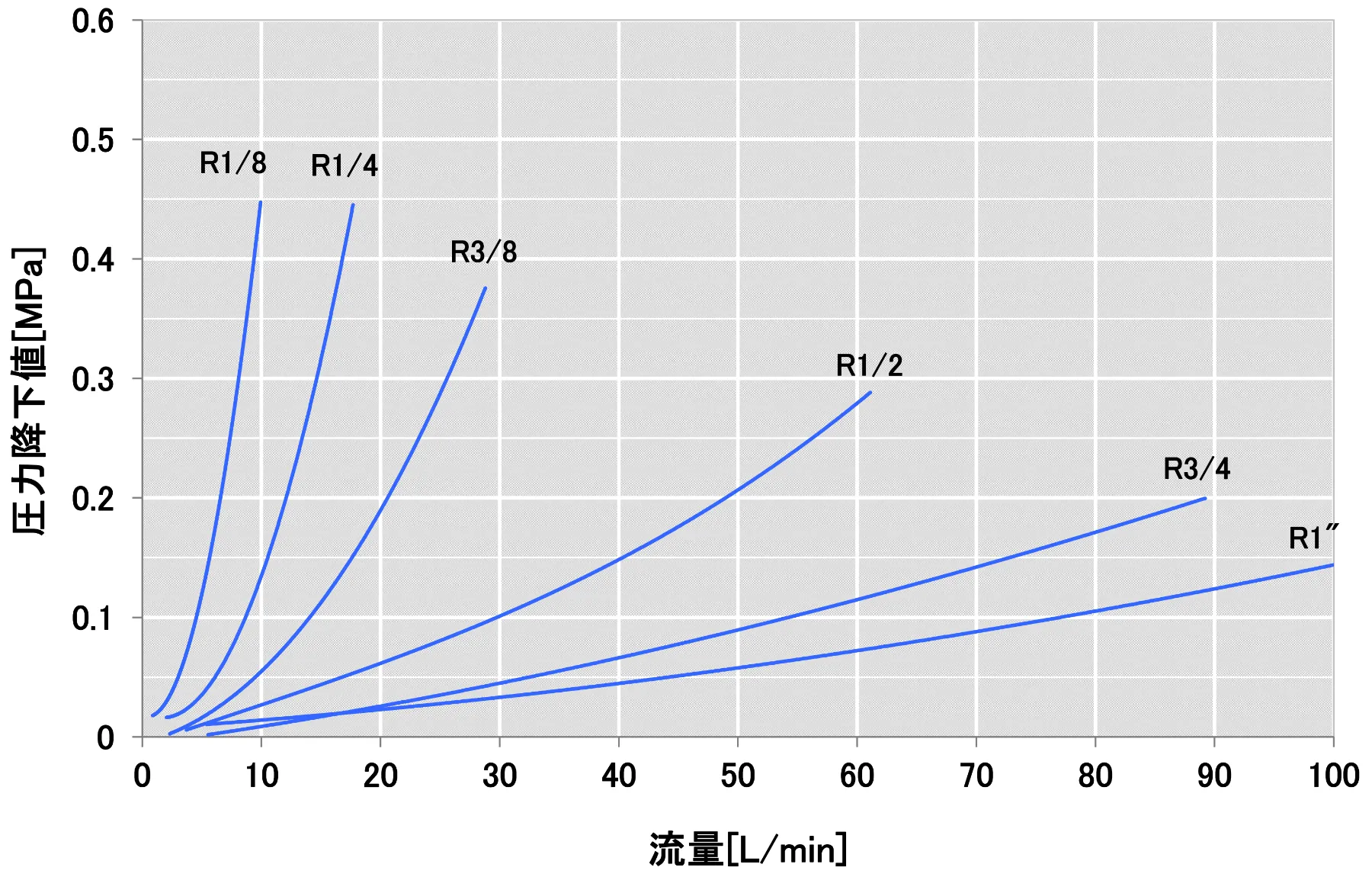

    データーシート 流量-圧力降下特性

    測定条件 /      試験流体:水(水温:20±5℃)

    OCB / OCS共通

    AIC-02/03 流量-圧力降下特性

    よくあるお問合わせ

    準備中

    NEW

    Q & A
    クーラント用チェックバルブ類 OCB / ICS-11

    準備中

    資料 ダウンロード

    図面PDFダウンロード

    図面
    クーラント用チェックバルブ類 OCB / ICS-11

    インラインチェックバルブ(気体・液体用)

    ▷OCB※F(両端Rねじ)▷OCS※F(両端Rねじ SUS)▷ICS-※-007-11

    *各種PDFデータはGoogleドライブ上にございます。
    社内セキュリティ等のご都合でGoogleドライブにアクセス出来ない場合はメール添付等でお送りしますので、お問合せフォーム(製品)よりご依頼ください。
