揺動ジェットノズル LPX / MPX / HPX

RoHS
旋回ノズル ATN

Coming soon!

サイズは最小、効果は最大!

狭所向けに特化された小型版の旋回ノズル!


衝撃力が生み出す、衝撃的な洗浄力。
可動部レスの揺動ジェットノズル!

旋回ノズル ATN
旋回ノズル ATN
旋回ノズル ATN

一般的なフレア形ノズルと比較して、圧力1.6倍!せん断力12倍!さらに節液最大40%!
水滴の衝撃力で洗う揺動ジェットノズル!

    • 揺動は可動部品無しにノズル内部の特殊構造によって生成されますのでノズルを振る機構を必要としません。

    • 水・水溶性クーラント・空気(近距離)等の粘性の低い流体に対応。材質はステンレス・真鍮・PVDF(特注)。

    • ノズルから噴射される液滴が大きい為、噴射中でも熱損失が少なく、温水を使用する洗浄ではボイラー代の節約も可能です。

  • こんな用途に最適です

  • 洗浄 / 冷却 / 混合 / 節液

  • 揺動原理

    DFS 作動原理説明図

    ➊は肉眼で見た状態を示しています。見た目は一般的なフレア形ノズルと変わらない様に見えます。
    ➋ノズル内部で水流がコアンダ効果によりメインチャンバーの壁面に沿う様に流れます。
    ❸メインチャンバー内を水流が進む際に一部が迂回し、メイン水流を反対側の壁面に押し出します。
     同じ動きが反対側でも行われるため周期的な揺動が生み出されます。
    ➍はノズルから出た流体がどの様に見えるかを示しています。

    衝撃洗浄のメカニズム


    ハンマー効果

    DFS 作動原理説明図


    通常のジェット水流(参考)

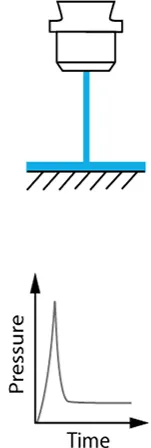

    DFS 作動原理説明図

    ・個々の液滴が対象物の表面に対し高いレベルの運動量をもたらします。この事を一般的にハンマー効果と呼ばれています。
     一方で、通常のジェット水流の場合、対象物の表面にもたらされる運動量は少なくなります。
    ・揺動ジェットノズルから噴射される液滴は、常に同じ場所に当たっているわけでは無いので、液体の排出時間があり、より高い運動量を対象物の表面にもたらします。
    ・すべての水滴が異なる軌道を描いてノズルから噴射され、異なる地点で対象物の表面に衝突します。
    ・ノズルから噴射される水滴は回転が加わっているため、汚れの下に入り込み結果的に洗浄能力が向上します。

    液滴の拡大図

    揺動ジェットノズル

    DFS 作動原理説明図

    一般的なフレア形ノズル

    DFS 作動原理説明図

    揺動ジェットノズルは、一般的なフレア形ノズルよりも大きな液滴を生成し、対象物に衝突した際の衝撃力を高めることで、液量ではなく液滴の衝撃力による優れた洗浄力を発揮します。
    ※液滴圧力:約1.6倍、せん断力:約12倍(一般的なフレア形ノズルとの比較)

    節液・時短効果

    従来の一般的なノズルよりも洗浄能力が高いため、
    ・液の消費量を最大40%削減可能です。
    ・洗浄時間を最大25%削減可能です。

    モデル選定

    選定表より
    容量(流量)/ 噴射角度 / 接続ねじ口径
    をご選定ください。

    ※寸法につきましては、ページ下部よりダウンロードいただける図面PDFにてご確認ください。

    採用事例

    コンベア洗浄、車両洗浄、タンク内等の手動洗浄

    お客様の声

    • 打力の高い洗浄で汚れの落ちが格段に良くなった!

    • 洗浄時間の短縮になった!

    • 大幅(8トン/日)に節水出来た!

    • 可動部がないので故障の心配がないのが良い。

  • 参 考 動 画

    揺動&節液イメージ

    左:一般的なフレア形ノズル  右:揺動ジェットノズル

    洗浄効果イメージ

    切削油が付着したアルミの切り屑 / スキンクリーム

    よくあるお問合わせ

    NEW

    資料(PDF) ダウンロード

    図面PDFダウンロード

    *各種PDFデータはGoogleドライブ上にございます。
    社内セキュリティ等のご都合でGoogleドライブにアクセス出来ない場合はメール添付等でお送りしますので、お問合せフォーム(製品)よりご依頼ください。
