▼旋回ノズル ATNy (小型)

旋回ノズル ATNy (小型)

RoHS

Coming soon!

サイズは最小、効果は最大!

狭所向けに特化された小型版の旋回ノズル!

Coming soon!

小さい、軽い、よく回る。

旋回ノズル ATN

加工不良、チョコ停の原因になる、加工室内の切り屑堆積対策に!
内径洗浄やクーラントタンク内に沈殿したスラッジ攪拌用途にも最適です。

    • クーラントの吐出圧力を利用して360°旋回しながらクーラント液を噴射する為、広範囲の洗浄/撹拌が可能。

    • 低圧、小流量で安定的に旋回可能。

    • 詰まりにくいシンプルな構造。(配管したままで分解洗浄可能)

    • 側方ノズルの角度設定により、旋回スピードを調整可能。

  • こんな用途に最適です

    • 狭所での洗浄/撹拌用途に!

    • ワークや各種パーツの内径洗浄に!

  • 360°旋回

    モーターレス360°旋回

    オリジナル比で50%小型化

    旋回速度 可変機構

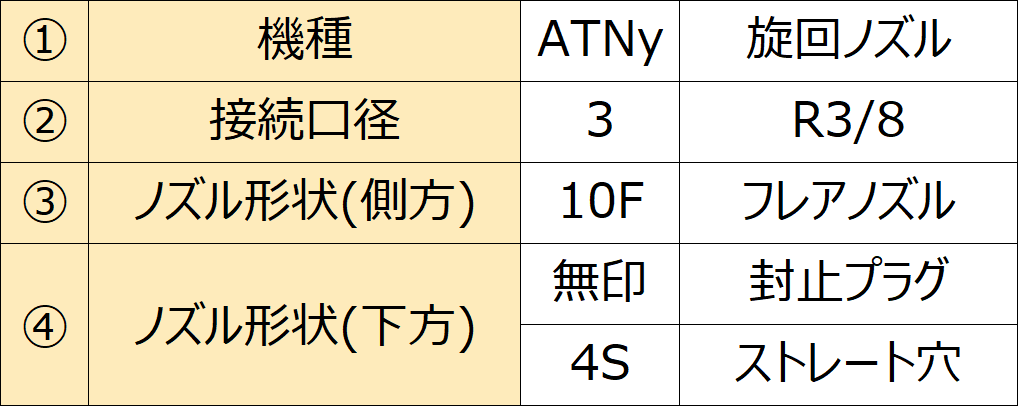

    形式説明

    型式説明
    型式説明詳細
    旋回ノズル ATN

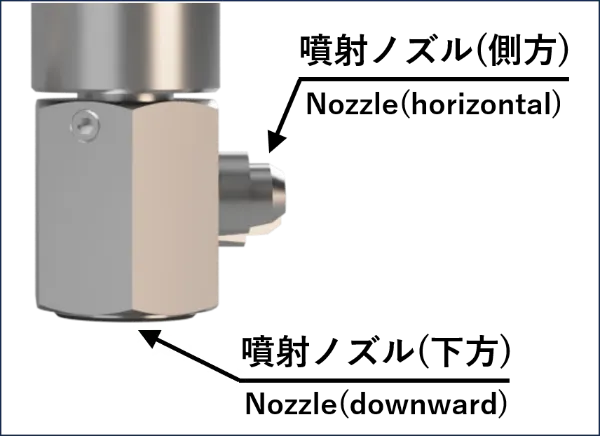

    (下側から見たイメージ)

    旋回ノズル ATN

    (下側から見たイメージ)

    仕様

    仕様

    ※寸法につきましては、ページ下部よりダウンロードいただける図面PDFにてご確認ください。

    使用事例

    ATNy3-10F:治具配管、バイス上、ドア内側、ATCシャッター周辺等の切り屑除去、堆積防止 / ワークや各種パーツの内径洗浄

    ATNy3-10F-4S:タンク内 沈殿スラッジの撹拌用途(スラッジの機外排出補助)

    お客様の声(自動車部品メーカー様)

    • 清掃時間の短縮により、生産能力がアップし、人件費を削減できた!(ATNy3-10F/10F-4S)

    • ATCシャッター付近の切り屑の除去に効果があった!(ATNy3-10F)

    • エアーガンで頻繁に行っていた機内の切り屑清掃がかなり減った!(ATNy3-10F)

    • 低流量で安定的に旋回する為、既存のポンプ、タンクで使用できた!(ATNy3-10F)

    • 機械をしばらく止めていても、固着せず、起動時に問題なく旋回できた!(ATNy3-10F)

    • 前面カバーに固着した切り屑が除去できた為、視認性が向上され、チョコ停を未然に防ぐことができた!(ATNy3-10F)

  • 動  画

    加工室内洗浄イメージ(ATNy3-10F)

    よくあるお問合わせ

    NEW

    Q & A
    旋回ノズル ATN / ATNy

    資料(PDF) ダウンロード

    図面PDFダウンロード

    *各種PDFデータはGoogleドライブ上にございます。
    社内セキュリティ等のご都合でGoogleドライブにアクセス出来ない場合はメール添付等でお送りしますので、お問合せフォーム(製品)よりご依頼ください。
