- クーラント用ユニバーサルノズル
- UN
クーラント液の液ダレ防止！
|
特長
|
万一ノズルが切粉などで詰まった場合でもノズル側からの分解掃除が可能です。
チェック付の効果は下記動画にてご確認いただけます。
形式
|
||||||||||||
 |
機種 |
|
||||||||||
 |
接続ねじ口径 |
02 : R1/4（ユニバーサルノズル） 18 : M18 x 1.5（カートリッジユニバーサルノズル） |
||||||||||
 |
モデル No * |
ユニバーサルノズル
カートリッジユニバーサルノズル
|
||||||||||
* ノズル枝無しで 6mm 以外のノズル内径はご相談ください。

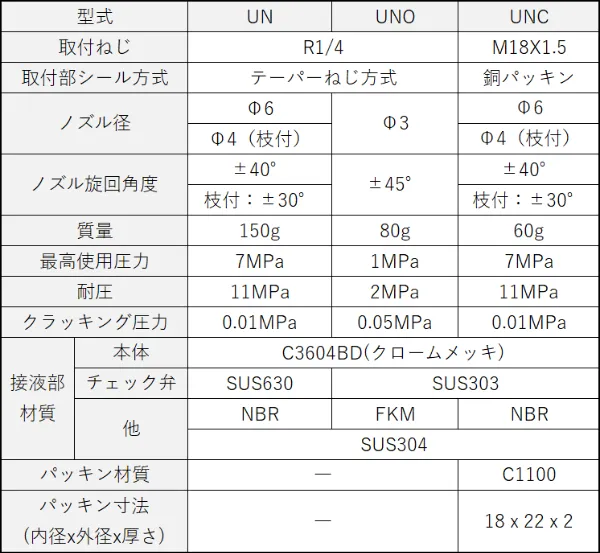

仕様
| 形式 | UN-02-6 | UNC-18-※-M1 | |
| 取付ねじ | R1/4 | M18 x 1.5 | |
| 取付部シール方式 | テーパーねじ方式 | 銅パッキン方式 | |
| ノズル径 | 6mm | 4mm、6mm | |
| ノズル旋回角度(α) | ±40℃ 枝付 : α=30° | ||
| 質量 | 150g | 60g | |
| 使用個所 | 天井シャワークーラントノズル等の取付方法や、取付スペースのあまり制約の無い個所に適しています。 | スピンドルフランジ取付面からの突出寸法を最小限（17.5mm）に抑えたカートリッジ形ノズルです。 | |
| 最高使用圧力 | 7MPa | ||
| 耐圧 | 11MPa | ||
| クラッキング圧力 | 0.01MPa | ||
| 接液部 | 本体材質 | C3604（クロームメッキ） | |
| チェック弁材質 | SUS630 | SUS303 | |
| パッキン材質 | - | C1100 | |
| パッキン寸法（内径x外径x厚さ） | - | 18 x 22 x 2 | |
図面データ ダウンロード
| 製品名 | 型番 | ダウンロード |
|---|---|---|
| ユニバーサルノズル R1/4 | UN-02-6 | |
| ユニバーサルノズル R1/4（パイプあり） | UN-02-6-10L | |
| カートリッジ型ユニバーサルノズル | UNC-18-6-M1 | |
| カートリッジ型ユニバーサルノズル（パイプあり） | UNC-18-6-M1-10L |
* 図面データの使用について、詳しくは「利用規約」をご確認ください。
