◁計測機器

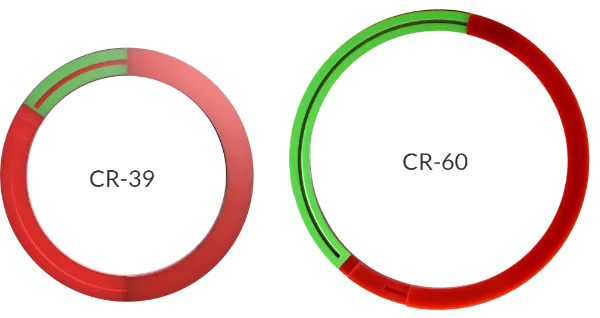

▼グリセリン圧力計OPG専用カラーリング
特許第6120784号
弊社グリセリン圧力計OPGφ39及びφ60用のオプション製品です。
圧力範囲を2色（赤・緑）イロ分けすることで、適正圧力範囲の視認性が向上します。
カラーリングは2パーツで構成されており、パーツの合わせ方によって赤・緑の範囲を自由に比率調整することが可能です。
（緑ゾーンはmin0 ～ max約150°まで設定可能）
現 行「OPGφ39」「OPGφ60A 形、B形、D形 」「OSGφ60」 に装着可能です。
（OPGφ39はステンレスケース仕様、OPGφ60/OSGφ60は2007年以降の生産品が対象となります）
取り付け簡単。改造不要。
手塗りやシールでのイロ分け方法に比べて作業時間の大幅な短縮が可能です。
耐油、耐クーラント素材使用。
耐振試験実施済み。機械振動でもズレません。
OPGΦ60A形＋CR60の装着例
CR対応圧力計：OPGΦ39、OPG/OSGΦ60
CR-39：
OPGΦ39 (標準付属)※CRシリーズは弊社現行OPGφ39、φ60、OSGφ60専用寸法で設計されている為、他社製圧力計に取り付けることはできません。
カラーリング設定方法（CR-39/60共通）
① 緑帯の下限に設定したい位置に「ベース」の緑帯の左端を合わせて、圧力計本体前面にはめ込みます。
② 上限に設定したい位置に「カバー」の上端を合わせて、ベースの溝に押し込んで設定完了です。
仕様に適した条件でご使用ください。
本製品は圧力計の金属部品と樹脂の嵌合を利用している為、
圧力計に取りつけた状態でカラーリングを繰り返し動かすと、摺動抵抗が低下する恐れがあります。
本製品材質であるPPを侵す雰囲気でのご使用は行わないでください。
本製品は樹脂に塗装を施しております（緑帯）。
カバーの設定時に誤って強く引っ掻いたりすると、塗装が剥がれる場合があります。
本製品は弊社グリセリン圧力計【OPGΦ39及びΦ60】【OSGΦ60】専用の製品です。
適合機種以外への取り付けは保証の対象外であり、予期せぬ破損やトラブルが発生する可能性があります。
本製品の内容は、改良したり予告なしに変更する場合があります。
＊各種PDFデータはGoogleドライブ上にございます。
社内セキュリティ等のご都合でGoogleドライブにアクセス出来ない場合はメール添付等でお送りしますので、お問合せフォーム（製品）よりご依頼ください。
