▼温度スイッチ(フランジ取付形)

フランジ取付形  温度スイッチ TSF

RoHS
温度スイッチ TSF

標準仕様

SUS仕様

頑丈なDINコネクタ付フランジでタンク上面から取り付けるバイメタル式温度スイッチ!

    • パイプ先端の保護管全体が、完全に液体に沈着するようにタンク上面から取り付けてください。

    • 検知長さは L=90~500mm の範囲で 1mm 単位毎に受注いたします。

    • 頑丈なDINコネクタ結線方式

    • IP65 保護等級相当品

  • 形式説明

    TSF 型式説明
    TSF 型式説明詳細

    ※寸法につきましては、ページ下部よりダウンロードいただける図面PDFにてご確認ください。

    設定温度

    出荷時に固定(設定温度は変更できません)

    TSF 設定温度範囲

    接点仕様

    TSF 接点仕様

    接点構成

    TSF 接点構成

    配線方法

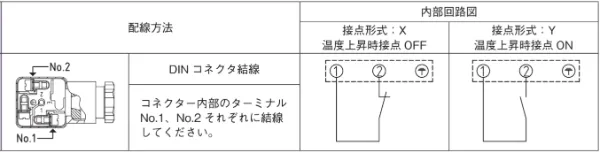

    TSF 配線方法

    ※極性はございません。

    作動原理

    TSF 作動原理

    異なる熱膨張率をもつ2種類の金属を貼り合わせたバイメタル板が、温度上昇によって湾曲する力を利用し、スイッチの接点を開閉させます。

    標準付属品

    ① Oリング(材質:NBR、JIS B 2401 1A P-38)1pcs
    ② 六角穴付ボルト(M4×16)2pcs

    よくあるお問合わせ

    準備中

    NEW

    Q & A
    温度スイッチ類 TSF / TSD

    準備中

    資料(PDF) ダウンロード

    図面PDFダウンロード

    *各種PDFデータはGoogleドライブ上にございます。
    社内セキュリティ等のご都合でGoogleドライブにアクセス出来ない場合はメール添付等でお送りしますので、お問合せフォーム(製品)よりご依頼ください。

    図面
    温度スイッチ類 TSF / TSD
