▼小口径高圧ナイロンホース

小口径高圧ナイロンホース NH

RoHS
小口径高圧ナイロンホース NH

油圧用

小口径高圧ナイロンホース NH

水圧用(SUS)

柔軟性に富み、高圧使用にも耐えられる国内唯一の小口径高圧ナイロンホース!OST鋼管の代わりにご使用ください。

    • ベンダーによる曲げ加工が不要となり、複雑な配管や長尺配管の作業工数が大幅に削減されます。

    • 近年、曲げ半径の大幅な改良により、さらにフレキシブルな配管が可能になりました!

  • 用途例

    • 圧力計配管

    • 小流量のパイロットラインの配管

    • ワークを支える油圧クランプ

    • ミニチュアシリンダーの配管

    • 射出成形機の油圧回路

    • 油圧/水圧プレスのクランプシリンダーと圧力計配管

    • 油圧/水圧ユニットの圧力計配管

      以上、流量をあまり必要としない油圧回路に最適です。

  • 形式表

    NH 形式表
    NH 形式表

    ホース金具

    ▷金具接続先の参考情報はこちら

    NHホース用金具 バンジョー継手(参考)

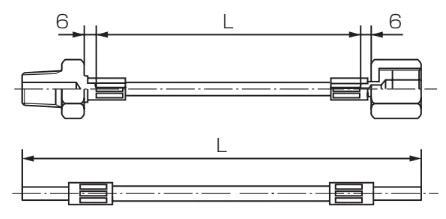

    ホース長さの決め方

    ホース長さ

    両端がK6、またはK6Sの場合、Lはホース全長を表示します。

    仕様

    NH 仕様

    ホース構造

    ホース構造

    使用上のご注意

    • NHホースはナイロン樹脂がベースになっていますので「折れ」や「ねじれ」がないように配管してください。

    • すべてのホースは内圧力の変化により、ホース外径と長さに伸縮が発生します。

      ホースの固定にホースクランプを使用する場合は外径の緊縮に若干の余裕を持って固定してください。
      またホース長さも必要寸法に 20mm 程度余裕を持ってホース長さを決めてください。

    • NHホース曲げ半径は、必ず仕様の最小曲げ半径寸法以上おとりください。

    • NHホースは、使用温度を守り直火に当てないでください。

  • よくあるお問合わせ

    NEW

    Q & A
    小口径高圧ホース NH

    資料 ダウンロード

    ▷本ページ印刷用PDF

    図面PDFダウンロード

    図面
    小口径高圧ホース NH

    オス金具  Rねじ

    ▷NH(2/3)-R(1/2)▷NH3-R5(SUS)


    圧力計用金具 Gめねじ

    ▷NH(2/3)-G(2/3)▷NH3-G(5/6)(SUS)


    ホースユニオン オス金具

    ▷NH(2/3)-UM(1/2)▷NH3-UM5(SUS)


    ホースユニオン メス金具

    ▷NH2-UF(1/2)


    くい込み継手用金具 K6

    ▷NH(2/3/4)-K6▷NH3-K6S(SUS)

    *各種PDFデータはGoogleドライブ上にございます。
    社内セキュリティ等のご都合でGoogleドライブにアクセス出来ない場合はメール添付等でお送りしますので、お問合せフォーム(製品)よりご依頼ください。
